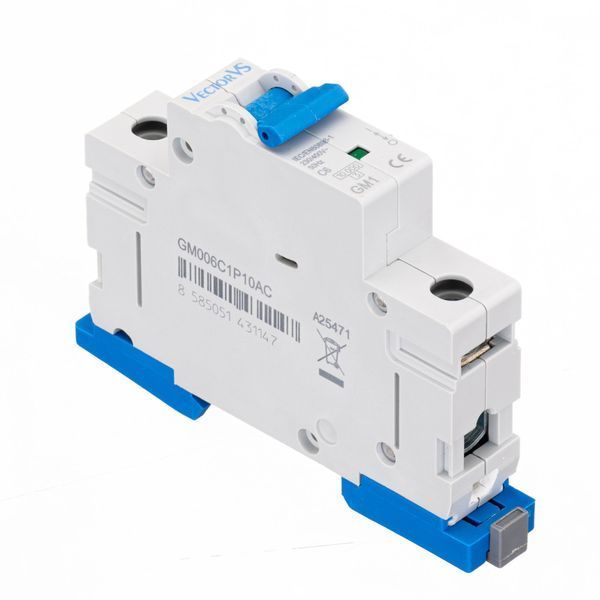

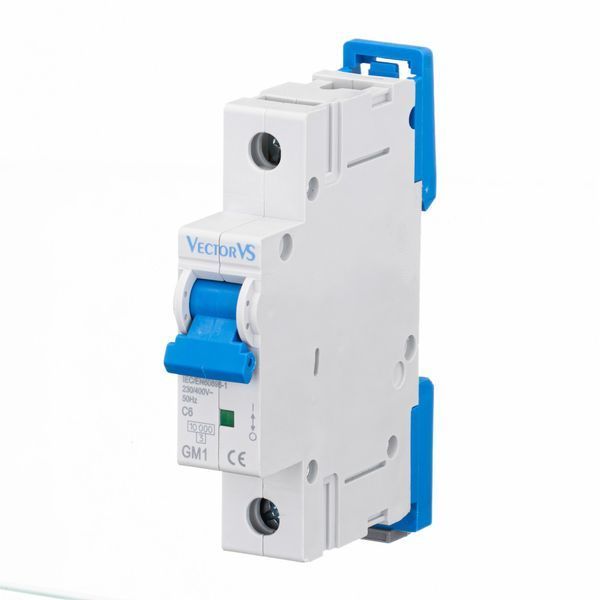

Автоматический выключатель Vector VS GENESIS 1P C 4A 10кА

Типы автоматических выключателей по количеству полюсов

Однополюсный (1P)

• Назначение: Защищает один фазный проводник. Применяется в однофазных сетях (220 В) для защиты отдельных групп потребителей, например освещения или отдельных розеток.
• Особенности: Выключатель размыкает только фазный провод, а нейтральный остается подключенным. Это обеспечивает защиту от перегрузки и короткого замыкания.

Двухполюсный (2P)

• Назначение: Защищает одновременно фазный и нейтральный проводники в однофазной сети (220 В). Это обеспечивает полное обесточивание круга.
• Особенности: Используется как вводный автомат в квартирах, для подключения мощных бытовых приборов (электрические плиты, бойлеры), а также в помещениях с повышенной влажностью, где необходимо полное размыкание цепи для безопасности.

Триполюсный (3P)

• Назначение: Используется в трехфазных сетях (380 В) для защиты трех фазных проводников.
• Особенности: Применяется для защиты мощного трехфазного оборудования (двигатели, станки) и трехфазных линий. Нейтральный проводник остается незащищенным.

Четырехполюсный (4P)

• Назначение: Предназначен для трехфазных сетей (380 В), где необходима защита и одновременное обесточивание всех трех фазных проводников и нейтрального проводника.
• Особенности: Используется как вводный автомат в трехфазных сетях, для защиты потребителей, чувствительных к перекосу фаз, а также на промышленных объектах. Обеспечивает полную защиту.

На что влияет количество полюсов

Правильный выбор количества полюсов критически важен для обеспечения безопасности электросети.

• Однофазная сеть (220 В): Обычно используют однополюсные автоматы для отдельных линий, а двухполюсные – как вводные и мощные потребители.
• Трифазная сеть (380 В): Для защиты отдельных трехфазных линий используют трехполюсные автоматы, а для полной защиты с размыканием нейтрали – четырехполюсные.

Коммутационная способность или выключающая способность автоматического выключателя — это максимальный ток короткого замыкания, который может безопасно выключить, не повредившись при этом. Это критически важный параметр, поскольку при коротком замыкании сила тока может мгновенно увеличиться в десятки и сотни раз, и стандартный автомат может не выдержать и выйти из строя. Коммутационная способность обозначается в килоамперах (кА).

Рекомендации по выбору:

• Для квартир и домов: В большинстве жилых помещений ток короткого замыкания, как правило, не превышает 6 кА. Поэтому для бытовых нужд достаточно автоматов с коммутационной способностью 6 кА. Использование выключателей с высокой способностью является чрезмерным и необоснованным, ведь они стоят дороже.
• Для коммерческих зданий: Офисы, магазины и другие коммерческие объекты, как правило, требуют большей коммутационной способности, например, 10 кА. В больших коммерческих помещениях может возникнуть потребность в еще более высоких значениях.
• Для промышленных объектов: Заводы, фабрики и другие промышленные предприятия имеют мощные трансформаторы и, соответственно, высокий ток короткого замыкания. Здесь могут понадобиться выключатели с коммутационной способностью 50 кА и более.

Характеристика срабатывания расцепителя — это параметр, определяющий чувствительность автоматического выключателя к кратковременным скачкам тока (так называемых пусковых токов). Маркировкой являются латинские буквы (A, B, C, D, K, Z), указывающие, во сколько раз пусковой ток должен превысить номинальный, чтобы автомат сработал мгновенно.

Типы характеристик срабатывания

Характеристика типа B

• Назначение: Применяется для защиты цепей с низкими пусковыми токами.

Характеристика типа C

• Назначение: Самый распространенный тип защиты цепей с умеренными пусковыми токами.

Характеристика типа D

• Назначение: Разработан для защиты устройств с очень высокими пусковыми токами.

Характеристика типа K

• Назначение: Используется для защиты нагрузок с высокими пусковыми токами, таких как двигатели и трансформаторы.

Характеристика типа Z

• Назначение: Самый чувствительный тип, предназначенный для защиты чувствительного электронного оборудования, таких как полупроводниковые устройства.
