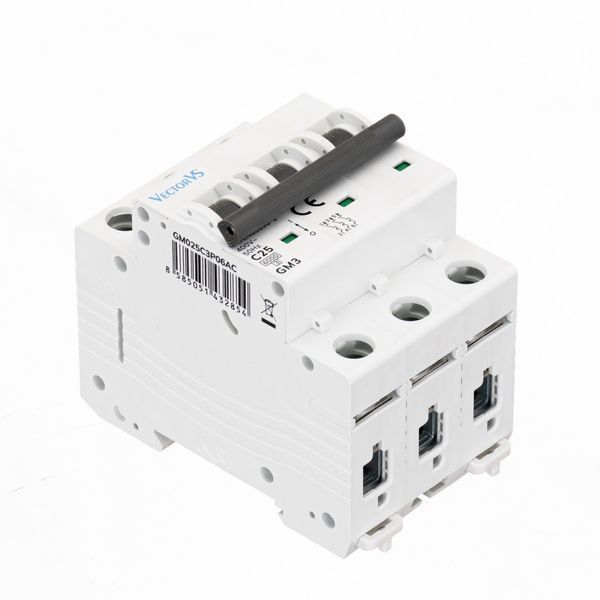

Автомат Vector 3P C 25A 6kA змінного струму

Типи автоматичних вимикачів за кількістю полюсів

Однополюсний (1P)

• Призначення: Захищає один фазний провідник. Застосовується в однофазних мережах (220 В) для захисту окремих груп споживачів, наприклад, освітлення або окремих розеток.
• Особливості: Вимикач розмикає тільки фазний провід, а нейтральний залишається підключеним. Це забезпечує захист від перевантаження та короткого замикання.

Двополюсний (2P)

• Призначення: Захищає одночасно фазний і нейтральний провідники в однофазній мережі (220 В). Це забезпечує повне знеструмлення кола.
• Особливості: Використовується як ввідний автомат у квартирах, для підключення потужних побутових приладів (електричні плити, бойлери), а також у приміщеннях з підвищеною вологістю, де необхідне повне розмикання ланцюга для безпеки.

Триполюсний (3P)

• Призначення: Використовується в трифазних мережах (380 В) для захисту трьох фазних провідників.
• Особливості: Застосовується для захисту потужного трифазного обладнання (двигуни, верстати) та трифазних ліній. Нейтральний провідник при цьому залишається незахищеним.

Чотириполюсний (4P)

• Призначення: Призначений для трифазних мереж (380 В), де необхідний захист та одночасне знеструмлення всіх трьох фазних провідників і нейтрального провідника.
• Особливості: Використовується як ввідний автомат у трифазних мережах, для захисту споживачів, чутливих до перекосу фаз, а також на промислових об'єктах. Забезпечує найповніший захист.

На що впливає кількість полюсів

Правильний вибір кількості полюсів є критично важливим для забезпечення безпеки електромережі.

• Однофазна мережа (220 В): Зазвичай використовують однополюсні автомати для окремих ліній, а двополюсні – як ввідні та для потужних споживачів.
• Трифазна мережа (380 В): Для захисту окремих трифазних ліній використовують триполюсні автомати, а для повного захисту з розмиканням нейтралі – чотириполюсні.

Комутаційна здатність, або вимикаюча здатність автоматичного вимикача — це максимальний струм короткого замикання, який він може безпечно вимкнути, не пошкодившись при цьому. Це критично важливий параметр, оскільки при короткому замиканні сила струму може миттєво зрости в десятки й сотні разів, і стандартний автомат може не витримати та вийти з ладу. Комутаційна здатність позначається в кілоамперах (кА).

Рекомендації щодо вибору:

• Для квартир і будинків: У більшості житлових приміщень струм короткого замикання, як правило, не перевищує 6 кА. Тому для побутових потреб достатньо автоматів із комутаційною здатністю 6 кА. Використання вимикачів із вищою здатністю є надмірним і необґрунтованим, адже вони коштують дорожче.
• Для комерційних будівель: Офіси, магазини та інші комерційні об'єкти, як правило, потребують більшої комутаційної здатності, наприклад, 10 кА. У великих комерційних приміщеннях може виникнути потреба в ще вищих значеннях.
• Для промислових об'єктів: Заводи, фабрики та інші промислові підприємства мають потужні трансформатори і, відповідно, високий струм короткого замикання. Тут можуть знадобитися вимикачі з комутаційною здатністю 50 кА і більше.

Характеристика спрацьовування розчеплювача — це параметр, що визначає чутливість автоматичного вимикача до короткочасних стрибків струму (так званих пускових струмів). Маркуванням є латинські літери (A, B, C, D, K, Z), які вказують, у скільки разів пусковий струм має перевищити номінальний, щоб автомат спрацював миттєво.

Типи характеристик спрацьовування

Характеристика типу B

• Призначення: Застосовується для захисту ланцюгів з невисокими пусковими струмами.

Характеристика типу C

• Призначення: Найпоширеніший тип для захисту ланцюгів з помірними пусковими струмами.

Характеристика типу D

• Призначення: Розроблений для захисту пристроїв з дуже високими пусковими струмами.

Характеристика типу K

• Призначення: Використовується для захисту навантажень з високими пусковими струмами, як-от двигуни та трансформатори.

Характеристика типу Z

• Призначення: Найчутливіший тип, призначений для захисту чутливого електронного обладнання, як-от напівпровідникові пристрої.
